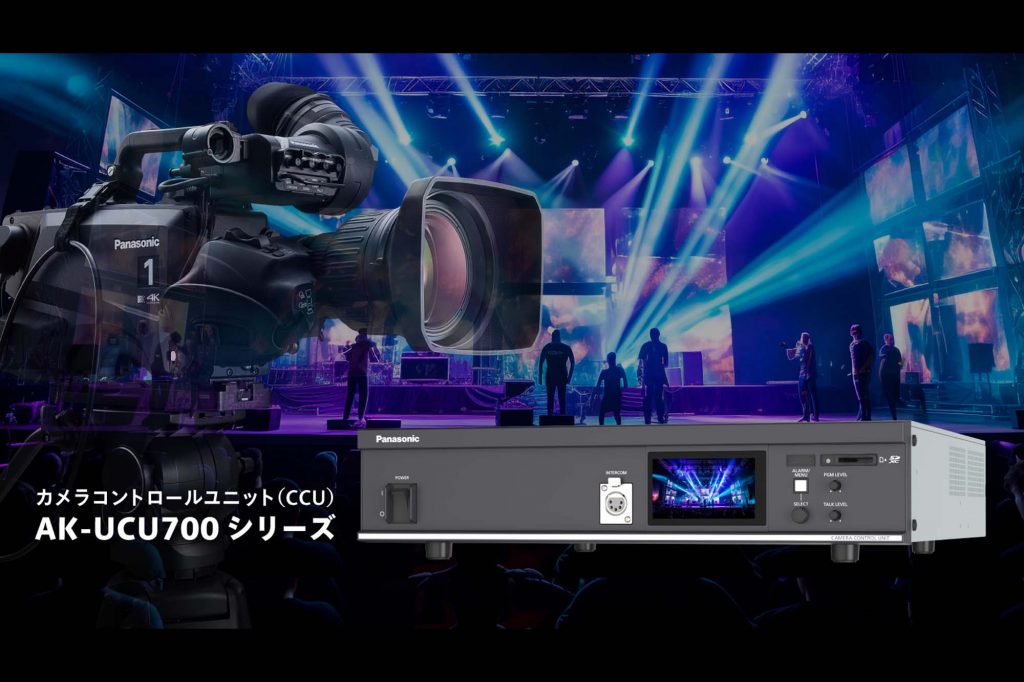

パナソニックコネクト株式会社は、同社製4ＫスタジオカメラシステムのIP化を実現するカメラコントロールユニット（以下CCU）『AK-UCU700シリーズ』を開発した。同機は2023年度第4四半期の発売を予定。

・AK-UCU700：カメラコントロールユニット（ベーシックモデル）
・AK-UCU710：カメラコントロールユニット（SMPTE ST 2110/Dante 標準搭載モデル）
・AK-NP701 ：ST 2110インターフェースボード
・AK-NP702 ：Dante インターフェースボード
・AK-NP703 ：ストリーミングインターフェースボード

新CCUAK-UCU700シリーズは、次世代のIP伝送規格SMPTE ST 2110に対応し、4K映像を非圧縮または、映像の劣化を防ぎながらデータ量を最大1/10まで圧縮可能なJPEG-XS方式にも対応。

また、AK-UCU700シリーズはスタジオカメラシステムとして業界初のネットワークオーディオ規格Dante、IP伝送規格であるNDI（High Bandwidth NDI）やSRT（Secure Reliable Transport）に対応。様々なネットワーク環境や用途に応じたIPスタジオカメラシステムを構築可能。

同機によってIP化したスタジオカメラシステムは、当社製IT/IPプラットフォーム「KAIROS」と組み合わせて使用することで、より高効率で自由度の高いIPライブ制作システムを構築可能。“撮る”・“創る”・“映す”の全工程をIPによるトータルソリューションで円滑化する。

なお同機は、2023年11月15日（水）から11月17日（金）まで千葉県・幕張メッセで開催されるメディア総合イベント「Inter BEE 2023」に参考出展される。



4K運用・HDR運用に対応

AK-UCU700/UCU710ともに、標準で12G SDI出力を搭載するなど4K・HDR運用に対応。将来的には4Kハイスピード撮影にも対応する。

■カメラとCCU間の距離を2 ㎞まで延長可能
カメラとカメラコントロールユニット（CCU）間の長距離伝送が可能な光トランスミッションを搭載。CCUからカメラに電源供給した場合、カメラとCCU間で最大2kmまでの4K/HD非圧縮光伝送が可能。

■HDR/SDRの同時オペレーションが可能
HLGまたはHDR BT.2020とBT.709のサイマル出力に対応。HDR/SDRの同時制作が可能。

■幅広いオペレーションが可能な12G-SDI出力にも対応
12G/3G/HD-SDI出力を2系統、3G/HD-SDI出力を5系統、HD（1.5G）-SDI出力を1系統、合計8系統の出力を標準装備している。

■ハイスピード撮影に対応（将来対応）
AK-UC4000との接続時、最大4倍速（1080/59.94i/p-240fpsまたは1080/50.00i/p-200 fps）のHDハイスピード撮影に対応予定。また、現在開発中の次世代スタジオカメラとの接続により、最大2倍速（2160/59.94p-120 fps または2160 50.00p-100 fps）の4Kハイスピード撮影に対応予定。



現行の運用システムから IP 化への移行を容易にする多彩な追加オプション

ベースバンドから IP ベースの運用へシームレスに移行できるように、 3種類（ ST 2110 、 Dante 、スト
リーミング）の IP インターフェ ―ス オプションを提供。 AK UCU 710 は標準で ST 2110 と Dante
の各インターフェースを搭載。 これらの IP 接続により、本線、バックアップ、モニタリングな
ど用途に応じたネットワークを構築 することができる。

■ 4K 非圧縮伝送と JPEG XS による SMPTE ST 2110 に対応
ST 2110インターフェースボードAK-NP701 により、国際標準規格「SMPTE ST 2110」に対応。4K（2160p） / HD （1080p ）の非圧縮信号伝送 に加え 、より高効率なJPEG XS 方式 に対応している。さらに、制御方式の標準 化を行う国際団体 AMWA NMOS の IS-04 とIS-05 への準拠も予定。 SFP28 コネクターを2基装備しており、ネットワークリダンダンシー（冗長化）も確保している。

■スタジオカメラシステムとして業界初のDante対応
Danteインターフェースボード A K-NP702 により、オーディオネットワークDante PRIMARY/SECONDARY 、16×16マトリクス入出力）に対応 。コンバーターを介することなくCCUから直接 Dante対応のオーディオミキサーに接続 することができる。 Danteインターフェースもまた、標準でリダンダント接続に対応。

■ スタジオカメラシステムとして業界初 、NDIやSRT に対応
オプションの ストリーミングインターフェ ースボード AK- NP703 （別売 の装着 により 、高画質映像IP 伝送が可能な High Bandwidth NDI に対応 。 映像ソースを同一ネットワーク上の様々な機器から利用することができ、 IP アドレスが不明でも CCU が 自動認識し てカメラに接続。さらに、不安定なネットワーク環境に強 い 次世代 の 映像伝 送プロトコル SRT に も 対応。番組制作中 やイベント配信中に映像が 途切れるなどのトラブルを抑え、安定した配信を実現。また、強固なセキュリティを備え情報漏洩などのリスクも軽減 。



タッチパネル式の3.5型LCDモニター搭載など、高い操作性と運用性を確保

フロントパネルデザインを一新し、タッチパネル付3.5型カラーLCDモニターを搭載。ウェブブラウザー機能も搭載し、PCからリモートで設定・確認を可能など、高い操作性と運用性を確保。

■ 3.5型カラーLCDをフロントパネルに搭載
タッチパネル式の3.5型カラーLCDモニターをフロントパネルに装備。タリーや光通信レベルなどの各種ステータス表示と、カメラ映像を切り替えて表示することができる。ピクチャーモニターが無くても本体だけで、直感的な操作でメニュー設定や映像モニタリングが可能。

■ ウェブブラウザーでリモート設定
ネットワークを介して、PCのウェブブラウザーからリモートで各種の設定・確認が可能。
